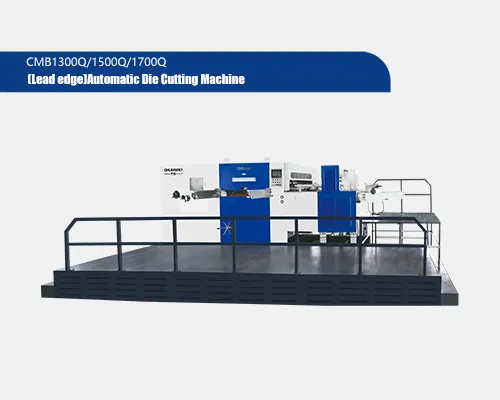

1.CMB-1300Q/1500Q/1700Q (lead edge) paper feeding automatic die-cutting machine, this product is suitable for the production ofcorrugated boxes, and has its own characteristics for color boxes._

2.Unique gripper design, using a specíally processed tooth structure to minimize the gripper distance, save paper and increase your netprofit Our equipment is suitable for the precise processing of color mounted paper, because the front edge of the mounted paper has atleast 3-4mm paper jams. Many equipment in the market adopt pin-piercing paper feeding methods. The paper will be damaged duringthe movement and the paper processing accuracy It cannot be guaranteed, so the scope of application of the gripping method is wider.

3.We adopt 300-1-200 type intermittent mechanism, 300mm center distance enlarged intermittent box, the torque will increase 45%than 250mm, which is more suitable for processing large-format carton.

4.The 200-degree stroke angle leaves longer time for paper feeding, which reduces the dependence on the operator's sensitivity andprovides convenience for your employment.

5.The world's top printing industrial chain is used, and the double-pitch chain imported from the United Kingdom has been paired with the test.The pitch is 50.4, which has high strength, large puling force and long service life, ensuring stable operation of the machine and improvingproduct accuracy.

6.The leading edge paper feeding system adopts an advanced roller design concept. Compared with the previous stainless steel platen, itcompletely solves the problem of paper scratches and makes paper conveying more stable and accurate.

7.The leading edge paper feeding and feeding parts are all controlled by a servo system, so that each sheet of paper is more accurately in placefrom feeding to feeding.

8.The castings of the whole machine are made of ductile iron with outstanding mechanical properties and high-grade resin sand casting toensure the service life of the whole machine.

Working principle of die-cutting machine

How Does a Die Cutting Machine Work? – Complete Guide

Die-cutting machines are essential in industries like packaging, printing, automotive, and electronics, providing precise cuts for various materials. Understanding how a die-cutting machine works helps businesses optimize production efficiency and product quality.

1. Basic Components of a Die Cutting Machine
A typical die-cutting machine consists of:
Die (Cutting Tool) – A sharp, custom-shaped blade (usually steel) that cuts the material.
Press Mechanism – Applies pressure to force the die through the material.
Feeding System – Moves the material into the cutting area (manual or automated).
Ejection System – Removes the cut pieces from the machine.
Control Panel – Adjusts speed, pressure, and alignment (in advanced models).

2. How Does a Die Cutting Machine Work? – Step-by-Step Process

Step 1: Material Loading
The operator places the material (paper, cardboard, foam, fabric, metal, etc.) onto the machine’s feeding system. Some machines use roll-fed systems for continuous processing, while others handle sheet-fed materials.

Step 2: Die Placement & Alignment
The die (custom-made for the desired shape) is mounted onto the press. Proper alignment ensures accurate cuts. Modern machines use laser sensors or computerized adjustments for precision.

Step 3: Applying Pressure
The press mechanism (hydraulic, pneumatic, or mechanical) forces the die into the material. The pressure varies based on material thickness:
Kiss Cutting – Cuts only the top layer (used in labels & stickers).
Through Cutting – Cuts completely through the material (for packaging & gaskets).

Step 4: Ejection & Waste Removal
After cutting, the excess material (matrix) is removed, leaving the final product. Some machines have automatic stripping systems to speed up production.

Step 5: Finished Product Collection
The cut pieces are collected, inspected for quality, and prepared for further processing (e.g., folding, gluing, or printing).

3. Types of Die Cutting Machines & Their Working Mechanisms

A. Flatbed Die Cutting
- Uses a stationary flatbed and a moving press head.
- Best for thick materials (leather, rubber, metal sheets).
- High precision but slower than rotary die cutting.

B. Rotary Die Cutting
- Uses a cylindrical die that rolls over the material.
- Ideal for high-speed production (labels, tapes, flexible packaging).
- Works with continuous rolls of material.

C. Digital Die Cutting
- Uses computer-controlled lasers or blades (no physical die needed).
- Perfect for prototyping & short runs.
- Examples: Laser cutters, CNC-based machines.

4. Key Factors Affecting Die Cutting Performance
Material Type – Paper, plastic, metal, and foam require different pressures.
Die Sharpness – Dull dies cause poor cuts and increased waste.
Machine Speed & Pressure – Must be optimized for each job.
Temperature & Humidity – Some materials (like adhesives) need controlled conditions.

5. Common Applications of Die Cutting Machines
Packaging – Custom boxes, inserts, and labels.
Automotive – Gaskets, seals, and interior components.
Electronics – Insulation films, circuit board parts.
Textiles & Footwear – Fabric patterns, shoe soles.
Medical Devices – Precision-cut adhesive tapes and foam pads.

6. Conclusion: Why Understanding Die Cutting Matters
Knowing how a die-cutting machine works helps manufacturers improve efficiency, reduce waste, and maintain high-quality output. Whether using flatbed, rotary, or digital die cutting, selecting the right machine and settings ensures optimal performance.

For businesses looking to invest in die-cutting technology, factors like material compatibility, production speed, and automation level should guide their decision.

Improved Efficiency Of die-Cutting Machine

Maximizing Die Cutting Machine Efficiency: 20 Proven Strategies for Peak Performance

Comprehensive Guide to Boosting Die Cutting Productivity

In today's competitive manufacturing landscape, optimizing die cutting operations can mean the difference between profit and loss. This in-depth guide reveals 20 actionable strategies to enhance your die cutting machine's efficiency, reduce waste, and maximize output while maintaining quality standards.

1. Machine Optimization Techniques

Precision Calibration
- Implement laser-guided alignment for platen parallelism (≤0.03mm tolerance)
- Conduct dynamic pressure mapping to identify uneven force distribution
- Use infrared thermography to detect bearing/motor overheating


Pro Tip: Install vibration sensors to identify speed-related harmonics affecting cut quality

2. Advanced Material Handling

Automated Feeding Systems
- Pros: 40-60% faster than manual loading
- Cons: Higher initial investment
- Best For: Runs >10,000 identical pieces

Nesting Software Benefits
- Average material savings: 12-18%
- Reduced machine cycles: 15-25%
- Top solutions: CYPEPLAN, AutoNEST

Material Conditioning
- Maintain 22-24°C, 45-55% RH for paper-based stocks
- Pre-heat PVC/acrylics to 40-45°C for cleaner cuts

3. Cutting Tool Optimization

Sharpening Schedule
- Steel rule dies: Every 25,000 cycles
- Rotary dies: Every 1 million linear feet
- Laser cutters: Monthly lens inspection

4. Production Workflow Enhancements

SMED (Single-Minute Exchange of Dies)
1. External prep: Pre-stage next job's dies/materials (saves 5-8 minutes)
2. Standardized clamping:** Quick-change systems (saves 3-5 minutes)
3. Parallel operations: Two-person changeovers (cuts time 40%)

5. Maintenance for Maximum Uptime

Downtime Reduction Tactics
- Hot spares for critical components (sensors, blades)
- Color-coded tooling for faster identification
- Augmented reality troubleshooting guides

6. Data-Driven Optimization

Key Performance Indicators
- OEE (Overall Equipment Effectiveness): Target >85%
- Cutting accuracy: Maintain ≤0.1mm deviation
- Energy per unit: Benchmark against industry standards

IoT Implementation Benefits
- Real-time monitoring of 30+ machine parameters
- Predictive analytics for tool replacement
- Automated quality alerts via machine vision

7. Staff Training & Engagement

Competency Development
- Tiered certification program (Basic → Master Technician)
- Cross-training on multiple machine types
- Monthly efficiency challenges with incentives

Visual Management Tools
- Andon lights for immediate issue identification
- Digital dashboards showing real-time efficiency
- Color-coded workflow maps


Conclusion: Building a High-Efficiency Operation

Implementing these die cutting efficiency strategies can deliver:
30-60% productivity increases
15-25% material cost reductions
50% fewer unplanned downtimes

Structure Analysis Of die-Cutting Machine

Here’s an SEO-optimized English article on "Die Cutting Machine Structure Analysis", designed for Google rankings with keyword integration, readability, and technical depth:

Title: Anatomy of a Die Cutting Machine: Core Components, Functions & Optimization Tips

Meta Description: Explore the detailed structure of a die cutting machine, including key components like the frame, cutting die, feeding system, and pressure mechanism. Learn how design impacts precision and efficiency.

1. Introduction to Die Cutting Machine Architecture
Modern die cutting machines are precision-engineered systems designed for material processing in industries like packaging, automotive, and electronics. Their structure directly impacts performance, accuracy, and operational longevity. This guide breaks down the critical components and their roles in achieving optimal results.

2. Core Components of a Die Cutting Machine

2.1 Frame & Base Structure (H3)
The heavy-duty steel frame forms the machine’s backbone, ensuring stability during high-pressure operations. Key features:
- Rigid welded construction minimizes vibration for consistent cuts.
- Modular designs allow customization for large-format or high-speed applications.
- Vibration-dampening mounts enhance precision in intricate patterns.

2.2 Cutting Die & Tooling System (H3)
The cutting die (laser-cut steel rule or rotary tooling) defines the machine’s functional capability:
- Sharpness retention: Hardened steel blades maintain edge integrity for 500,000+ cycles.
- Interchangeable dies: Quick-release systems enable multi-shape processing without downtime.
- Ejection systems: Rubber ejectors prevent material adhesion to the die.

2.3 Feeding & Registration System (H3)
Precision material handling is critical for waste-free production:
- Servo-driven feeders ensure ±0.1mm alignment accuracy.
- Vision-guided registration corrects material drift in real-time.
- Roller tension controls prevent stretching of sensitive substrates.

2.4 Pressure Mechanism (H3)
Hydraulic or servo-electric systems deliver controlled force:
- Programmable pressure profiles: Adjust force based on material thickness (e.g., 200N for foam vs. 1,500N for leather).
- Parallelism adjustment: Auto-leveling platens compensate for uneven surfaces.

2.5 Control & Automation Hub (H3)
Modern machines integrate IoT-ready PLCs for smart operation:
- Touchscreen HMIs with preset recipes for common materials (PET, PVC, adhesives).
- Predictive maintenance alerts: Monitor bearing wear or hydraulic pressure drops.
- Energy-saving modes reduce power consumption by 30% during idle periods.

3. Structural Innovations Enhancing Performance
- Carbon fiber reinforced frames: Reduce weight while maintaining rigidity for portable models.
- Hybrid drive systems: Combine hydraulic power with electric precision for complex tasks.
- Quick-change tooling stations: Cut setup time by 70% for small-batch jobs.

4. Maintenance Tips for Structural Longevity
- Daily: Inspect frame welds for stress cracks; lubricate guide rails.
- Monthly: Calibrate pressure sensors; check hydraulic fluid purity.
- Annual: Laser-align platens; replace wear-prone bushings.
