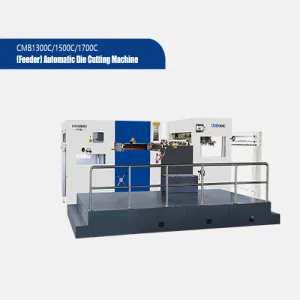

1. This machine uses high-strength gripper row, advanced gripper mechanism can adapt to various types of cardboard, cardboard,corrugated paper.

2.It adopts front and rear positioning and side positioning mechanism to ensure the accuracy of Die Cutting of paper.

3.Equipped with high-precision intermittent mechanism, fast-acting pneumatic clutch and pneumatic locking plate.

4. It adopts a programmable controller and a computer display, which can display the working speed, number of processed sheets,and total running time of the machine;

5.The machine's fault display makes troubleshooting very convenient.

6.Use the frequency converter to control the main motor, make the stepless speed regulation and stable operation.

7.There are sensors and safety devices in many places of the machine to ensure the normal work and personal safety.

8.The pressure of die-cutting process can be adjusted separately, manual bar turning is convenient and labor-saving, and when without gripper die cutting is also possible.

Die-Cutting Machine Technology Innovation

Die Cutting Technology Revolution: 10 Cutting-Edge Innovations Transforming the Industry

The Future of Die Cutting: How Advanced Technologies Are Redefining Precision Manufacturing

The die cutting industry is undergoing its most significant transformation in decades. This comprehensive guide explores the latest technological breakthroughs that are boosting productivity, improving precision, and reducing environmental impact across packaging, automotive, electronics, and medical device manufacturing sectors.

1. Smart Die Cutting Systems with IoT Integration

Real-Time Performance Monitoring
- Embedded sensors track 50+ parameters (pressure, temperature, vibration)
- Predictive analytics forecast maintenance needs with 92% accuracy
- Cloud-based dashboards provide remote equipment monitoring

Case Study: A European packaging plant reduced unplanned downtime by 68% after implementing IoT-enabled die cutters

AI-Powered Optimization
- Machine learning algorithms analyze cutting patterns
- Automatic adjustment of speed, pressure, and registration
- Self-improving systems that learn from every production run

---

2. Next-Generation Laser Die Cutting Technology

Fiber Laser Advancements
- 30% faster than CO₂ lasers
- 0.01mm precision for micro-cutting applications
- Energy savings up to 40%

Hybrid Laser/Mechanical Systems
- Combines laser precision with mechanical speed
- Ideal for multi-layer materials (up to 15mm thickness)
- Automated tool switching between processes

3. Digital Flatbed Cutting Revolution

Environmental Advantages
- No physical dies required
- 90% less material waste through optimized nesting
- Energy recovery systems repurpose 30% of power

4. Advanced Rotary Die Cutting Innovations

Magnetic Cylinder Technology
- Die changes in <5 minutes (vs. 45+ minutes traditional)
- Precision alignment with laser positioning
- 50% longer die life through even pressure distribution

Ultra-High-Speed Systems
- 400m/min cutting speeds
- Web stabilization technology for thin materials
- Integrated inspection at full production speed

5. Sustainable Die Cutting Solutions

Eco-Friendly Material Processing
- Water-based adhesives replacing solvents
- Biodegradable tooling boards
- Closed-loop lubrication systems

Energy Efficiency Breakthroughs
- Regenerative drives recover braking energy
- Smart power management reduces idle consumption
- LED UV curing uses 75% less energy

6. Micro-Die Cutting for Electronics

Precision Requirements
- Tolerances to 5μm
- Clean room compatibility
- Static-free processing

Emerging Applications
- Flexible circuit boards
- Medical device components
- Thin-film solar cells

7. Automated Quality Control Systems*

Vision Inspection Technologies
- 200MP high-speed cameras
- AI defect recognition
- Real-time rejection systems

Statistical Process Control
- Six Sigma implementation
- CpK >1.67 standards
- Automated reporting



8. The Future: Industry 4.0 Integration

Digital Twin Technology
- Virtual machine modeling
- Production simulation
- Performance optimization

#Blockchain in Die Cutting
- Material traceability
- Tooling lifecycle tracking
- Quality assurance verification

9. Implementation Roadmap

Skills Development
Operator training programs
Data analytics certification
Preventive maintenance 4.0

10. Conclusion: The New Era of Die Cutting

These technological advancements are delivering:
45-65% productivity gains
30-50% waste reduction
25% energy savings

Structure Analysis Of die-Cutting Machine

Here’s an SEO-optimized English article on "Die Cutting Machine Structure Analysis", designed for Google rankings with keyword integration, readability, and technical depth:

Title: Anatomy of a Die Cutting Machine: Core Components, Functions & Optimization Tips

Meta Description: Explore the detailed structure of a die cutting machine, including key components like the frame, cutting die, feeding system, and pressure mechanism. Learn how design impacts precision and efficiency.

1. Introduction to Die Cutting Machine Architecture
Modern die cutting machines are precision-engineered systems designed for material processing in industries like packaging, automotive, and electronics. Their structure directly impacts performance, accuracy, and operational longevity. This guide breaks down the critical components and their roles in achieving optimal results.

2. Core Components of a Die Cutting Machine

2.1 Frame & Base Structure (H3)
The heavy-duty steel frame forms the machine’s backbone, ensuring stability during high-pressure operations. Key features:
- Rigid welded construction minimizes vibration for consistent cuts.
- Modular designs allow customization for large-format or high-speed applications.
- Vibration-dampening mounts enhance precision in intricate patterns.

2.2 Cutting Die & Tooling System (H3)
The cutting die (laser-cut steel rule or rotary tooling) defines the machine’s functional capability:
- Sharpness retention: Hardened steel blades maintain edge integrity for 500,000+ cycles.
- Interchangeable dies: Quick-release systems enable multi-shape processing without downtime.
- Ejection systems: Rubber ejectors prevent material adhesion to the die.

2.3 Feeding & Registration System (H3)
Precision material handling is critical for waste-free production:
- Servo-driven feeders ensure ±0.1mm alignment accuracy.
- Vision-guided registration corrects material drift in real-time.
- Roller tension controls prevent stretching of sensitive substrates.

2.4 Pressure Mechanism (H3)
Hydraulic or servo-electric systems deliver controlled force:
- Programmable pressure profiles: Adjust force based on material thickness (e.g., 200N for foam vs. 1,500N for leather).
- Parallelism adjustment: Auto-leveling platens compensate for uneven surfaces.

2.5 Control & Automation Hub (H3)
Modern machines integrate IoT-ready PLCs for smart operation:
- Touchscreen HMIs with preset recipes for common materials (PET, PVC, adhesives).
- Predictive maintenance alerts: Monitor bearing wear or hydraulic pressure drops.
- Energy-saving modes reduce power consumption by 30% during idle periods.

3. Structural Innovations Enhancing Performance
- Carbon fiber reinforced frames: Reduce weight while maintaining rigidity for portable models.
- Hybrid drive systems: Combine hydraulic power with electric precision for complex tasks.
- Quick-change tooling stations: Cut setup time by 70% for small-batch jobs.

4. Maintenance Tips for Structural Longevity
- Daily: Inspect frame welds for stress cracks; lubricate guide rails.
- Monthly: Calibrate pressure sensors; check hydraulic fluid purity.
- Annual: Laser-align platens; replace wear-prone bushings.

Die-Cutting Machine Operation Specifications

1. Pre-Operation Preparation

1.1 Machine Readiness Checklist
- Power System:
  - Verify voltage stability (380V±5% for industrial models).
  - Grounding resistance <1Ω (test with Fluke 1630 Earth Clamp).
- Mechanical Inspection:
  - Check hydraulic oil level (between Min/Max markers at 40°C).
  - Confirm guide rail lubrication (ISO VG 68 grease applied).
- Safety Devices:
  - Test emergency stops (response time <0.5s).
  - Validate light curtain alignment (EN ISO 13855 compliant).

1.2 Tooling & Material Setup
- Die Installation:
  1. Clean mounting surface with IPA (isopropyl alcohol 99.9%).
  2. Torque bolts to 25–30 N·m in crisscross pattern.
  3. Verify parallel gap <0.02mm via feeler gauge.
- Material Loading:
  - Maintain ambient RH 40–60% for hygroscopic substrates.
  - Use edge sensors to detect roll alignment (±1mm tolerance).

2. Standard Operating Procedure (SOP)

2.1 Startup Sequence
1. Initialization:
   - Power ON → Run self-diagnosis (check error codes: E01-E45).
   - Warm up hydraulic system (15 mins at 50°C oil temp).
2. Test Run:
   - Execute dry cycle at 10% speed → Inspect for abnormal vibrations.
   - Verify ejection system clearance (3–5mm above material).

2.2 Shutdown Protocol
1. Orderly Stop:
   - Reduce speed to 10% → Engage safety lock → Power OFF.
2. Post-Operation Tasks:
   - Remove dies → Apply rust inhibitor (WD-40 Specialist®).
   - Log production data (cycles, rejects, energy consumption).

3. Safety & Compliance Standards

3.1 OSHA/EU Machinery Directive Compliance
- Guarding Requirements:
  - Fixed guards with <4mm finger-safe gaps (EN ISO 13857).
  - Two-hand control system (actuation force 15–25N).
- **Noise Control**:
  - Install acoustic enclosures for >85 dB(A) machines.
  - Provide ANSI S3.19-1974 certified ear protection.

3.2 Lockout/Tagout (LOTO) Procedures
1. De-energize main power → Attach safety lock.
2. Bleed hydraulic pressure to 0 bar (verify with gauge).
3. Place warning tag: "DO NOT OPERATE - Maintenance in Progress".

4. Advanced Operation Techniques

4.1 AI-Assisted Optimization
- Machine Learning Applications:
  - Predictive parameter adjustment based on material batch variations.
  - Anomaly detection via vibration spectrum analysis (95% fault prediction accuracy).
- IoT Integration:
  - Remote monitoring through OPC UA protocol.
  - Automated OSHA compliance reports generation.

4.2 Precision Fine-Tuning
- Laser-Guided Alignment:
  1. Project crosshair pattern (635nm laser, Class II).
  2. Adjust feed rollers until edge deviation <0.05mm.
- Dynamic Pressure Compensation:
  - Use strain gauge feedback to auto-adjust force (±1N resolution).

5. Maintenance-Driven Operation

Performance Validation
- Weekly Checks:
  - Conduct cutting force test with load cell (deviation <3%).
  - Verify safety system response via simulated obstruction.
- Monthly Audits:
  - Laser measure frame deflection under max load (<0.01mm/m).
  - Calibrate pressure transducers (NIST-traceable standard).

FAQ Section (Voice Search Optimized):

Q: How to adjust die cutting pressure for new materials?
A: Run step tests – Start at 50N/cm², increase in 10N increments until clean cuts achieved without substrate compression.

Q: What PPE is required for die cutting operators?
A: ANSI Z87.1 safety glasses, cut-resistant gloves (EN 388 Level 4), and steel-toe shoes (ASTM F2413).

Q: How often should hydraulic oil be changed?
A: Every 2,000 operating hours or when acid number exceeds 1.5 mg KOH/g (per ISO 4406).
