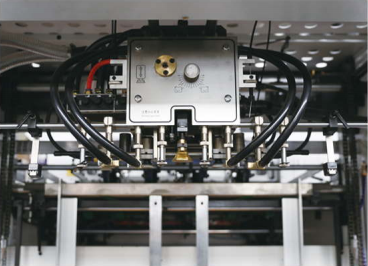

Feeder Head Feeder adopts 4 suction and 4 delivery Feeder head, with suction nozzle height and angle Both can be adjusted to smoothly transport thicker paper Smooth delivery of paper.

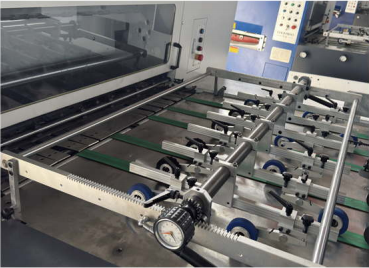

Transmission Station Electric front lay are equipped with 4 fiber optic detector switch to ensure the accuracy of paper in right position.

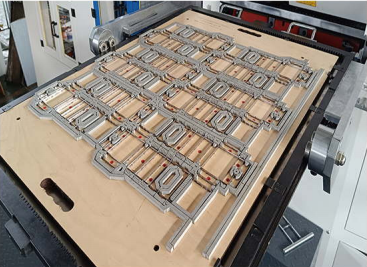

Die Cutting part Knife mould plate frame ,stainless steel die-cutting chase Pneumatic locking chase positioning system to ensure the accurate and convenient.

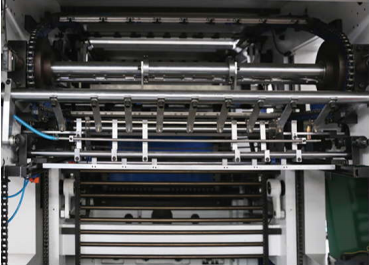

Stripping Station Complete the stripping function at once to remove irrelevant paper scraps and waste edges outside the gripper Accurate and powerful.

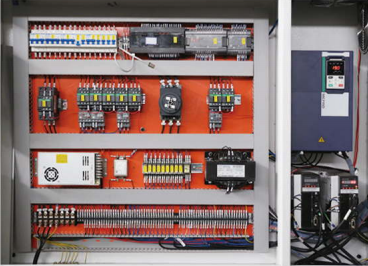

Electrical Appliance The electrical system adopts PLC computer program controller, man-machine interface touch screen and other advanced control devices.

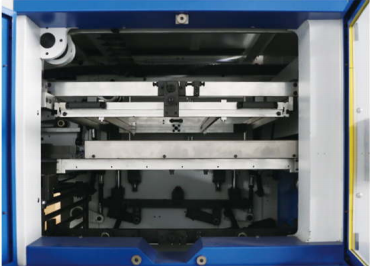

Delivery Station Non-stop paper collection to ensure that the whole machine runs without stopping.The paper receiving and blowing device is conducive to smooth and neat paper receiving when die cutting thin paper.

Die-Cutting Machine Maintenance Method

Die Cutting Machine Performance Comparison: Choosing the Best for Your Needs

Die cutting machines are essential tools for crafting, packaging, and industrial manufacturing. With various models available, selecting the right one depends on factors like precision, speed, material compatibility, and ease of use. In this detailed die cutting machine performance comparison, we analyze top models to help you make an informed decision.

Key Factors in Die Cutting Machine Performance

Before comparing specific models, let’s examine the critical performance aspects:

1. Cutting Precision & Accuracy
- Laser die cutters offer ultra-fine detail (±0.1mm accuracy).
- Rotary die cutters provide consistent cuts for high-volume production.
- Flatbed die cutters excel in handling thick materials with precision.

2. Speed & Production Efficiency
- High-speed rotary die cutters (up to 200m/min) are ideal for large-scale packaging.
- Digital die cutters (e.g., Kongsberg tables) balance speed and flexibility.
- Manual die cutters (like Sizzix) are slower but great for small crafts.

3. Material Compatibility
- Cardstock, vinyl, leather – Best for craft machines (Cricut, Silhouette).
- Corrugated board, foam, plastics – Industrial machines (Bobst, Heidelberg).
- Fabric & felt – Electronic cutters with adjustable pressure.

4. Automation & Ease of Use
- Fully automated die cutters reduce labor costs in packaging.
- User-friendly interfaces (touchscreen controls) improve workflow.
- Manual machines require physical effort but are budget-friendly.

5. Durability & Maintenance
- Industrial-grade machines (e.g., Koenig & Bauer) last decades with proper upkeep.
- Hobbyist machines need frequent blade replacements.

Top Die Cutting Machines Compared

1. Industrial Die Cutting Machines
a) Bobst Visioncut 106
- Best for: High-volume packaging (cardboard, labels)
- Speed: 7,000 sheets/hour
- Precision: ±0.075mm
- Pros: Fully automated, minimal waste
- Cons: High cost (~$500,000)

b) Heidelberg Cylinder Die Cutter
- Best for: Printing & packaging industries
- Speed: 8,000 cycles/hour
- Precision: ±0.1mm
- Pros: Reliable, long lifespan
- Cons: Requires skilled operators

2. Digital & Laser Die Cutters
a) Kongsberg XP Series
- Best for: Prototyping & short runs
- Speed: 1.5m/sec
- Precision: ±0.15mm
- Pros: Cuts, creases, and perforates
- Cons: Expensive for small businesses

b) Cricut Maker 3
- Best for: DIY crafts & small businesses
- Speed: 2x faster than previous models
- Precision: 0.001" accuracy
- Pros: Bluetooth-enabled, smart materials support
- Cons: Limited to thin materials

3. Craft & Manual Die Cutters
a) Sizzix Big Shot Plus
- Best for: Scrapbooking & home crafting
- Speed: Manual operation
- Precision: Good for basic shapes
- Pros: Affordable, portable
- Cons: Not for industrial use

b) Silhouette Cameo 4
- Best for: Vinyl cutting & stickers
- Speed: Up to 12" per second
- Precision: 0.01mm accuracy
- Pros: Auto-blade detection, large cutting area
- Cons: Struggles with thick materials


Final Thoughts
The best die cutting machine depends on your production needs, budget, and material types. Industrial machines offer unmatched speed and precision, while craft machines provide affordability and ease of use.

For high-volume production, invest in a Bobst or Heidelberg machine. For small businesses and hobbyists, Cricut or Silhouette models are ideal.

By understanding these die cutting machine performance comparisons, you can select the perfect tool for your projects.

Optimized Keywords: die cutting machine comparison, best die cutter for packaging, industrial vs craft die cutters, Cricut vs Silhouette, high-precision die cutting, Bobst vs Heidelberg.

Debugging Steps Of Die-Cutter

Die Cutting Machine Setup & Calibration: Step-by-Step Debugging Guide

Comprehensive Guide to Proper Die Cutting Machine Debugging

Proper setup and calibration of die cutting machines significantly impacts production quality and equipment longevity. This detailed guide covers essential die cutting machine debugging steps for optimal performance across mechanical, hydraulic, and digital systems.

---

1. Pre-Debugging Preparation

Safety First
- Implement LOTO (Lockout/Tagout) procedures
- Wear appropriate PPE (safety glasses, gloves, ear protection)
- Clear workspace of obstructions


2. Mechanical Die Cutter Debugging Steps

Step 1: Base Machine Leveling
- Use precision level (0.02mm/m accuracy)
- Adjust leveling feet until <0.05mm variance across bed
- Confirm with laser alignment tool for large-format machines

Step 2: Platen Parallelism Adjustment
1. Place dial indicator on moving platen
2. Traverse full bed length while recording measurements
3. Adjust tie rods until parallelism ≤0.03mm/m

Step 3: Cutting Pressure Calibration
- Start with manufacturer's recommended pressure
- Conduct test cuts on 20% scrap material
- Gradually increase pressure until clean cuts achieved

Pro Tip: For multi-layer materials, add 5-10% pressure per additional layer

3. Hydraulic System Debugging

Pressure System Calibration
1. Connect calibrated pressure gauge to main line
2. Cycle machine while monitoring pressure fluctuations
3. Adjust relief valve if variations exceed ±5%

4. Digital Die Cutter Calibration

Optical Registration System Setup
1. Clean all cameras/sensors with microfiber cloth
2. Print calibration pattern (include registration marks)
3. Adjust camera focus until mark recognition >98%

5. Production Testing & Fine-Tuning

Test Run Protocol
1. Run 10-15 waste pieces through complete cycle
2. Check for:
   - Consistent cut quality
   - Proper material feeding
   - Accurate registration

6. Maintenance After Debugging

Post-Calibration Checks
- Record all final settings in equipment log
- Apply anti-corrosion coating to exposed metal
- Schedule next preventive maintenance date

Operator Training Points
- Proper machine startup/shutdown sequence
- Daily inspection checklist
- Basic troubleshooting procedures

Die-Cutting Machine Debugging Method

1. Pre-Calibration Checklist
Ensure optimal conditions before starting:
- Material Readiness: Confirm substrate thickness (±0.02mm tolerance) and moisture content (<5% RH for paper).
- Tooling Inspection: Check die sharpness (use 10x magnifier) and rule height (0.8–1.2mm for foam).
- Machine Warm-Up: Run hydraulic systems for 15 minutes to stabilize oil temperature (40–50°C).

2. Core Calibration Steps

2.1 Pressure Adjustment (Critical for Clean Cuts)
- Test Method:
  1. Place 100mm x 100mm test material (same as production batch).
  2. Gradually increase pressure from 50N/cm² in 10N increments.
  3. Ideal pressure = Minimum force achieving full cut without substrate compression.

2.2 Registration System Alignment
- Laser-Guided Method:
  1. Mount alignment lasers at feed entry point.
  2. Project crosshair onto die bed (accuracy: ±0.01mm).
  3. Adjust feed rollers until material edges align within 0.05mm tolerance.

- Vision System Calibration:
  - Capture 10 sample cuts with 5MP industrial camera.
  - Use software (e.g., Cognex VisionPro) to analyze positional deviation.
  - Auto-correct via servo motors (repeatability <0.03mm).

2.3 Speed-Precision Balance
- Formula:
  Max Speed (m/min) = (Material Tensile Strength × 0.8) / (Die Blade Friction Coefficient × Thickness)

- Practical Example:
  - PET Film (0.2mm): 120 m/min
  - Leather (1.5mm): 15 m/min

3. Advanced Troubleshooting Techniques

 Precision Validation Tools
- Non-Contact Measurement:
  - Laser micrometers (Keyence LJ-V Series) for cut width analysis.
  - 3D profilometers to check cut depth uniformity (±2μm variation allowed).

- Destructive Testing:
  - Peel tests for adhesive materials (90° angle, 300mm/min speed).
  - Tensile strength comparison between cut edges and original material.

4. Maintenance-Driven Calibration
- Daily: Clean guide rails with IPA; log hydraulic pressure fluctuations.
- Weekly: Re-grease linear bearings (NLGI #2 lithium grease).
- Monthly: Recalibrate load cells; inspect servo motor encoder cables.

5. AI-Enhanced Calibration Systems
Modern machines integrate machine learning for:
- Predictive Adjustment: Analyze historical data to auto-set parameters for new materials.
- Anomaly Detection: Spot calibration drift using vibration spectrum analysis.
- Remote Diagnostics: Technicians access HMI data via VPN for real-time corrections.


FAQ Section (Voice Search Optimized):
Q: How to calibrate die cutting machine for uneven materials?
A: Use adaptive pressure zoning – modern machines with 16+ pressure zones can compensate for ±0.3mm thickness variations.

Q: Best way to store calibration settings?
A: Save as XML profiles on USB/cloud, tagged by material SKU (e.g., "3M_468MP_0.25mm").

Q: Why does my die cutter lose calibration after power outage?
A: Install UPS backup and encoder batteries to retain positional memory during shutdowns.

Die-Cutter Maintenance Strategy

**Comprehensive Die Cutting Machine Maintenance Guide: Best Practices to Boost Efficiency & Extend Equipment Life

Die-cutting machines are critical assets in industries like packaging, printing, and automotive manufacturing. Proper maintenance not only ensures consistent performance but also extends the machine’s lifespan, reduces downtime, and minimizes repair costs. In this detailed guide, we’ll explore actionable die-cutting machine maintenance strategies optimized for operational excellence and Google search visibility.

Why Regular Die Cutting Machine Maintenance Matters
1. Prevent Costly Downtime: Unplanned breakdowns disrupt production schedules, leading to missed deadlines and revenue loss.
2. Ensure Precision: Worn-out parts can compromise cutting accuracy, affecting product quality.
3. Enhance Safety: Regular checks minimize risks of accidents caused by faulty components.
4. Maximize ROI: Proactive maintenance reduces long-term repair expenses and delays machine replacement.

Daily Maintenance Checklist for Die Cutting Machines
Implement these steps to keep your equipment running smoothly every day:

1. Clean the Machine
   - Remove debris, paper dust, and adhesive residues from the cutting bed, rollers, and blades using a soft brush or compressed air.
   - Wipe down surfaces with a lint-free cloth to prevent material buildup.

2. Inspect Blades and Cutting Tools
   - Check for dullness, nicks, or misalignment in dies and rule blades.
   - Replace damaged blades immediately to avoid uneven cuts or material jams.

3. Lubricate Moving Parts
   - Apply manufacturer-recommended grease to bearings, gears, and guide rails.
   - Avoid over-lubrication, which can attract dust.

4. Test Safety Features
   - Verify emergency stop buttons, guards, and sensors are functional.

Weekly & Monthly Maintenance Tasks
Deepen your maintenance routine with these critical steps:

Weekly Checks
- Tighten Loose Bolts: Vibration during operation can loosen screws; use a torque wrench to secure them.
- Inspect Hydraulic/Pneumatic Systems: Check for leaks, pressure drops, or irregular noises.
- Calibrate Pressure Settings: Ensure consistent pressure across the cutting area to avoid incomplete cuts.

Monthly Tasks
- Replace Filters: Clean or replace air and oil filters in hydraulic/pneumatic systems.
- Check Electrical Components: Inspect wiring, connectors, and motors for wear or corrosion.
- Examine Ejector Systems: Ensure waste material is being cleared efficiently to prevent blockages.

Quarterly & Annual Maintenance Strategies
For long-term reliability, schedule professional inspections:

1. Quarterly Servicing
   - Bearing Replacement: High-friction bearings degrade faster; replace them to prevent overheating.
   - Software Updates: Upgrade machine control software to fix bugs and improve performance.
   - Alignment Verification: Use laser alignment tools to check the parallelism of rollers and dies.

2. Annual Overhaul
   - Disassemble Critical Components: Clean and inspect motors, pumps, and transmission systems.
   - Replace Wear-Prone Parts: Update belts, seals, and bushings even if they appear functional.
   - Energy Efficiency Audit: Optimize power consumption by assessing motor performance and lubrication quality.

Lubrication Best Practices for Die Cutting Machines
- Use the Right Lubricant: Consult the manual for viscosity and temperature specifications.
- Avoid Contamination: Store lubricants in sealed containers and clean nozzles before application.
- Track Lubrication Schedules: Create a calendar to ensure no component is overlooked.

Operator Training: A Key Part of Maintenance
Even the best maintenance plan fails without skilled operators. Train your team to:
- Recognize early signs of wear (e.g., unusual vibrations, inconsistent cuts).
- Follow shutdown/startup protocols to reduce stress on the machine.
- Report issues immediately using digital maintenance logs.

Common Die Cutting Machine Problems & Solutions
1. Material Jams: Caused by misaligned dies or incorrect pressure settings.
2. Blade Dulling: Use high-quality steel blades and avoid cutting abrasive materials.
3. Hydraulic Leaks: Replace worn seals and monitor fluid levels.

FAQs About Die Cutting Machine Maintenance
Q: How often should I replace die-cutting blades?
A: Depending on usage, blades last 50,000–100,000 cuts. Monitor performance and replace when cuts lose sharpness.

Q: Can I use generic lubricants to save costs?
A: No. Manufacturer-approved lubricants prevent chemical incompatibility and part damage.

Q: What’s the ideal humidity level for die-cutting machines?
A: Maintain 40–60% humidity to prevent rust and static buildup.
